Carport photovoltaïque Design H Autoportée 2 pentes *Étape requise
Protéger et produire sont les deux facteurs principaux du carport solaire photovoltaïque Design, la solution idéale afin d’abriter son véhicule du soleil mais aussi des intempéries et de produire de l’énergie verte.
Détection automatique
Hauteur de passage par défaut : 2500mm
Protégez vos véhicules et produisez votre propre énergie

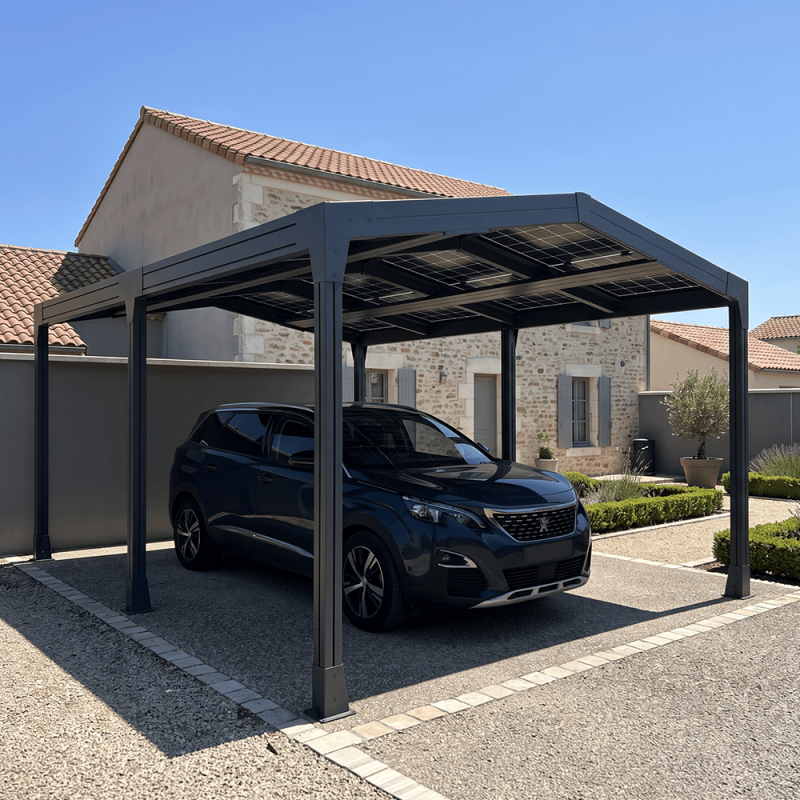

Le carport photovoltaïque DESIGN H 2 pentes ALSOL transforme votre espace de stationnement en une véritable surface de production solaire.
Avec son architecture à double pente, sa structure robuste en aluminium et ses panneaux photovoltaïques haute puissance de 515 W, il permet de protéger efficacement vos véhicules tout en produisant une électricité renouvelable destinée à votre habitation.
De fabrication française en aluminium extrudé et thermolaqué, le carport Design 1 pente est surtout un avantage pour votre facture d’électricité : disponible équipée de 8 à 12 panneaux solaires.
Des panneaux solaires 515 W pour produire davantage
Le carport DESIGN H est équipé de panneaux photovoltaïques d'une puissance de 515 W par module.
Cette puissance élevée permet d'obtenir une installation performante tout en optimisant la surface disponible sur la toiture du carport.
La structure proposée accepte selon ses dimensions des configurations de 4 à 18 panneaux.
La version ALSOL équipée de modules 515 W peut ainsi atteindre une puissance installée allant jusqu'à 6,180 kWc avec 12 panneaux.
•Module bi-verrre bi-facial monocristallin
• Demi cellule à technologie TOPCON
• Dimension 1 977 x 1 135 x 30mm
• Rendement élevé 27%
• Production supplémentaire jusqu’à 30%
• Poids de 21.7kg
• Rendement à 30 ans garanti à 87.4% de production
• Haut Rendement même sous de faibles conditions lumineuses.
Une toiture à double pente pour un design équilibré
La silhouette du DESIGN H se distingue par ses deux pans de toiture inclinés à 10°.
La double pente permet de répartir les panneaux sur les deux versants du carport. Selon son implantation, cette architecture peut notamment permettre d'exploiter différentes orientations solaires au cours de la journée.
Elle associe ainsi : protection des véhicules + production photovoltaïque + évacuation des eaux + design architectural.

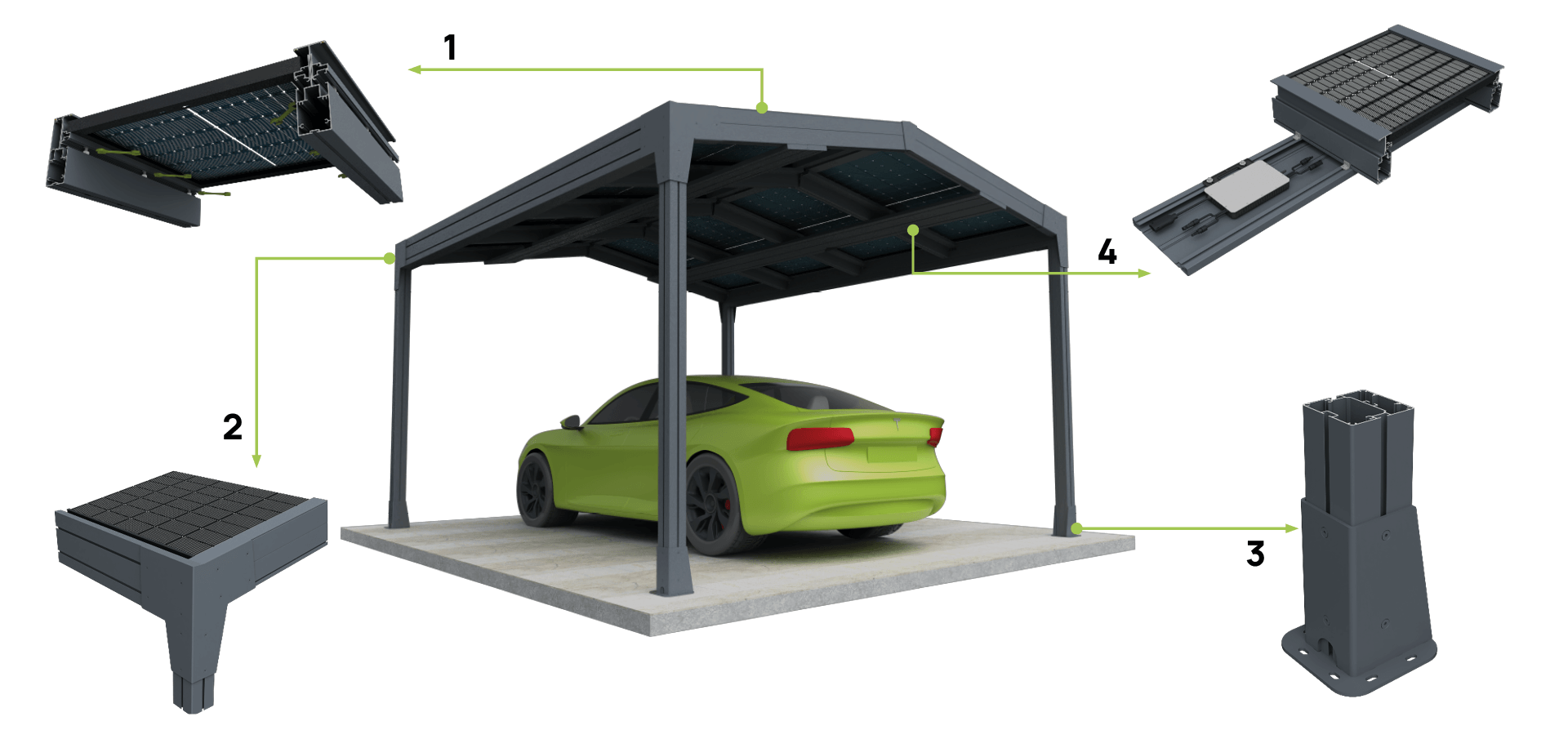

Ses chevrons (1) en deux parties renforcent la rigidité de la structure et permettent l'intégration des modules. Le verrouillage des panneaux photovoltaïques reste accessible depuis la face inférieure, ce qui facilite le montage mais également les futures opérations d'entretien ou de maintenance.
Les joues de renfort (2) et les platines de fixation au sol (3), participent pleinement à la stabilité et à la tenue mécanique de l’ensemble. Leur conception assure un maintien optimal de la structure et contribue à sa durabilité dans le temps.
Fixé sous les chevrons, le chemin de câbles (4) permet de dissimuler et de protéger les câblages ainsi que les micro-onduleurs. L’ensemble reste ainsi parfaitement intégré à la structure, pour une finition propre, discrète et soignée. Plusieurs chemins de câbles peuvent être intégrés pour davantage de confort lors de l’installation et du raccordement électrique.
Les poteaux du carport sont conçus pour recevoir une borne de recharge et ainsi faciliter la recharge de votre voiture ou camion avec une énergie verte.
Cette conception permet d'obtenir une toiture solaire particulièrement bien intégrée à l'architecture du carport.
Une structure 100% aluminium
Le DESIGN H repose sur une armature en aluminium thermolaqué haute résistance, choisie pour sa durabilité et son excellente tenue en extérieur.
La structure comprend notamment des poteaux de 115 × 115 mm et des platines de fixation renforcées de 200 × 200 mm. La hauteur de passage peut être configurée entre 2 m et 2,50 m.
Son esthétique sobre et contemporaine permet au carport de s'intégrer aussi bien à une construction moderne qu'à une habitation plus traditionnelle.
Les dimensions du carport photovoltaïque
Pensé pour s’adapter à différents besoins, ce carport peut accueillir de 1 à 2 véhicules tout en conservant une ligne homogène et une grande stabilité structurelle.
Pour les configurations dépassant 7 mètres de largeur, les coffres latéraux sont assemblés à l’aide de manchons en aluminium haute résistance, pré-montés en usine afin de garantir précision, fiabilité et rapidité de pose.
Le raccordement est volontairement positionné au droit du poteau intermédiaire, de manière à reprendre efficacement les efforts mécaniques et à éviter toute zone de faiblesse au niveau de l’assemblage.
Cette conception permet de conserver une structure robuste, durable et parfaitement adaptée aux grandes largeurs, sans compromettre l’esthétique du carport.

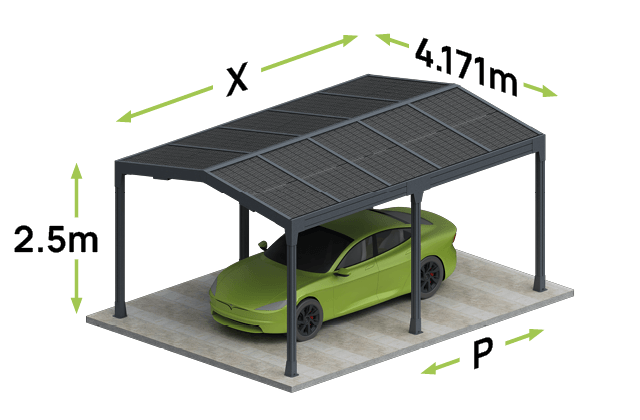

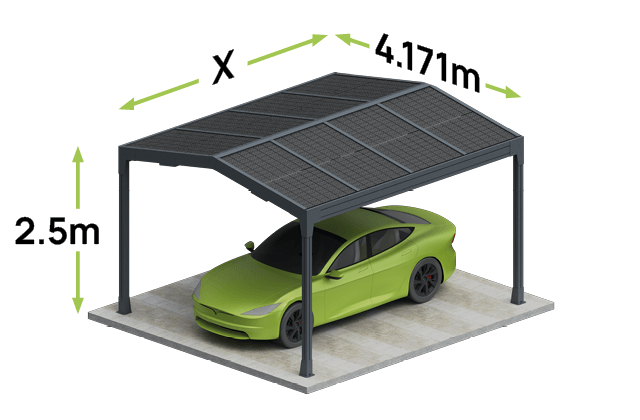

8 P.PV
X = 4.799 m
10 P.PV
X = 5.978 m
P = 2.811 m
12 P.PV
X = 7.157 m
P = 3.400 m

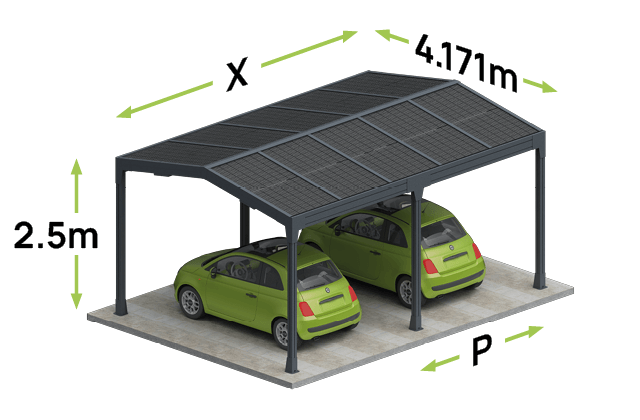

10 P.PV
X = 5.978 m
P = 2.811 m
12 P.PV
X = 7.157 m
P = 3.400 m
P.PV : panneaux photovoltaïques
Besoin d’une dimension spécifique ? Contactez-nous afin d’étudier ensemble une configuration adaptée à votre projet. Nous chiffrerons ensemble le prix de votre carport.
Le carport double-pente Design H en vidéo
À découvrir également sur notre chaîne YouTube
Découvrez en vidéo comment installer ce carport double pente. Retrouvez l'ensemble de nos vidéos sur notre chaîne YouTube et abonnez-vous pour découvrir les nouveautés en avant première.
Les avantages
Protégez votre véhicule toute l’année contre les intempéries.
Le DESIGN H 2 pentes repose sur une armature en aluminium thermolaqué, résistante à la corrosion et adaptée à une installation extérieure durable.
La structure bénéficie notamment de :
- 2 fonctions en 1 : protéger votre véhicule et produire votre électricité.
- Panneaux photovoltaïques 515 W pour maximiser la puissance disponible.
- Jusqu'à 6,180 kWc avec 12 panneaux.
- Structure premium en aluminium thermolaqué (résistance à la corrosion).
- une toiture présentant une pente fixe de 10° sur chaque versant.
- Gestion intégrée de l'évacuation des eaux entre les panneaux.
- Micro-onduleurs intégrés à l'installation.
- Chemin de câbles disponible pour une finition discrète.
- Hauteur de passage configurable de 2,00m à 2,50 m.
- Éclairage LED disponible en option sur le produit de référence.
Selon les dimensions sélectionnées, le carport peut être configuré avec 4 ou 6 poteaux.
Les panneaux solaires 515W
Le nouveau module photovoltaïque 515 W offre une puissance supérieure et un excellent niveau de performance, avec un rendement pouvant atteindre 23 %. Il s’appuie sur une technologie TOPCon monocristalline à 108 demi-cellules, conçue pour optimiser la production d’énergie, y compris lorsque l’ensoleillement est moins favorable.
Sa conception bifaciale bi-verre lui permet de capter non seulement le rayonnement solaire direct, mais également une partie de la lumière réfléchie sur la face arrière. Selon l’environnement et les conditions de pose, cette technologie peut ainsi contribuer à améliorer la production globale de l’installation.
Avec des dimensions de 1 977 × 1 134 × 30 mm, ce panneau au format légèrement plus généreux permet d’augmenter la puissance photovoltaïque installée sur une même structure, tout en restant compatible avec les systèmes aluminium développés par ALSOL.
Le module affiche un poids de 27,1 kg et combine plusieurs avantages : une puissance unitaire plus élevée, un meilleur rendement, de bonnes performances en conditions de faible luminosité et un potentiel de production supplémentaire grâce à sa technologie bifaciale. Enfin, sa conception est pensée pour durer, avec une garantie de performance sur 30 ans assurant encore 87,4 % de la puissance initiale au terme de cette période.
GUIDE DES COFFRETS AUTOCONSOMMATION
Vous pouvez choisir d'installer un coffret LUXE sur une installation standard.
Coffre AC Eco
- Protection différentielle 30 mA
- Disjoncteur 20 A Entrée micro-onduleurs : 1 prise AC encastrée
- Sortie réseau : 1 prise AC encastrée
- Câble AC de raccordement inclus
Boîtier AC LUXE – 4,5 kW / 6,5 kW*
* nécessaire 9 à 12 panneaux et plus
- Protection différentielle 30 mA
- Disjoncteur 20 A pour 4,5 kW / 32 A pour 6,5 kW
- Parafoudre intégré
- Compteur de production
- Coffret pré-câblé
- Branchement au tableau électrique 1 sortie AC
- 1 sortie prise de courant 2 sorties de terre
| Dimension | Kit Plug And Play (prise standard dédiée) |
Kit Coffret AC ECO Plug And Play (branchement au tableau électrique) |
Kit Coffre AC LUXE (avec parafoudre et compteur de production) |
|---|---|---|---|
| De 1 à 4 panneaux | ✓ | ✓ | ✓ |
| De 5 à 8 panneaux | ✗ | ✓ | ✓ |
| De 9 à 12 panneaux | ✗ | ✗ | ✓ |
✓ Compatible : configuration adaptée et autorisée. | ✗ Incompatible : configuration non adaptée.
Schéma d'autoconsommation
Donné à titre indicatif.
Pensez à programmer vos appareils gros consommateurs d’énergie en journée ( ballon d’eau chaude, filtrage de la piscine…).
Vous souhaitez faire installer votre pergola ?
Vous habitez dans un des départements suivants : 11 Aude, 30 Gard, 34 Hérault, 66 Pyrénées-Orientales et 31 aux alentours de Toulouse. Contactez-nous afin de déterminer ensemble la faisabilité de votre projet (il sera nécessaire de fournir 3 photos de votre chantier).
PERGOLA-DESIGN-ILOT-2PENTES
Fiche technique
- Armature
- Aluminium extrudé thermolaqué
- Type de Panneaux
- Bifacial (bi-verre)
- Orientation des Panneaux
- Portrait
- Fixation
- Autoportée (4 pieds)
- Option d'éclairage à LEDS
- 3500°K : Blanc lumière du jour, 3600 Lumens (5 mètres)
- Évacuation de l'eau de pluie
- Ecoulement de l'eau par le profilé avant
- Finition(s)
- Thermolaquage structuré (RAL7016) ou satiné (RAL 9010)
- Support de destination
- Sol
- Accessoires nécessaires à la pose (non fournis)
- Kit de fixation adapté au support
- Disponibilité des pièces détachées
- Garantie 10 ans
- Garantie
- Armatures : cinq (5) ans Panneaux photovoltaïque : voir garantie fabricant Micro-Onduleur : voir garantie fabricant Coffre AC : deux (2) ans
