Pergola solaire photovoltaïque Design H *Étape requise
La pergola solaire photovoltaïque Design ALSOL dévoile ses différents atouts. Avec sa grande surface, elle sera un atout majeur afin de créer un espace extérieur convivial. En option le kit LED vous permettra de vous éclairer durant les longues soirées d’été.
Détection automatique
Hauteur de passage par défaut : 2500mm
La pergola photovoltaïque grand format, pensée pour voir les choses en grand

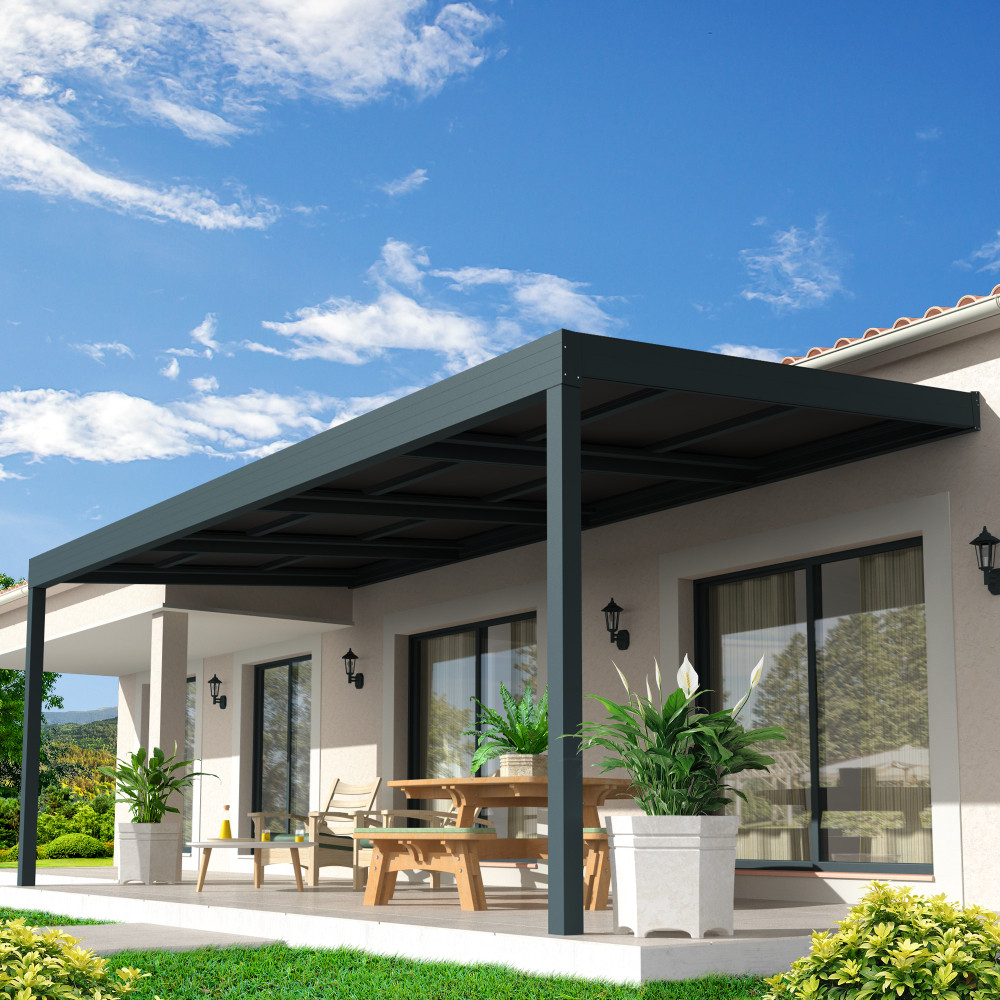

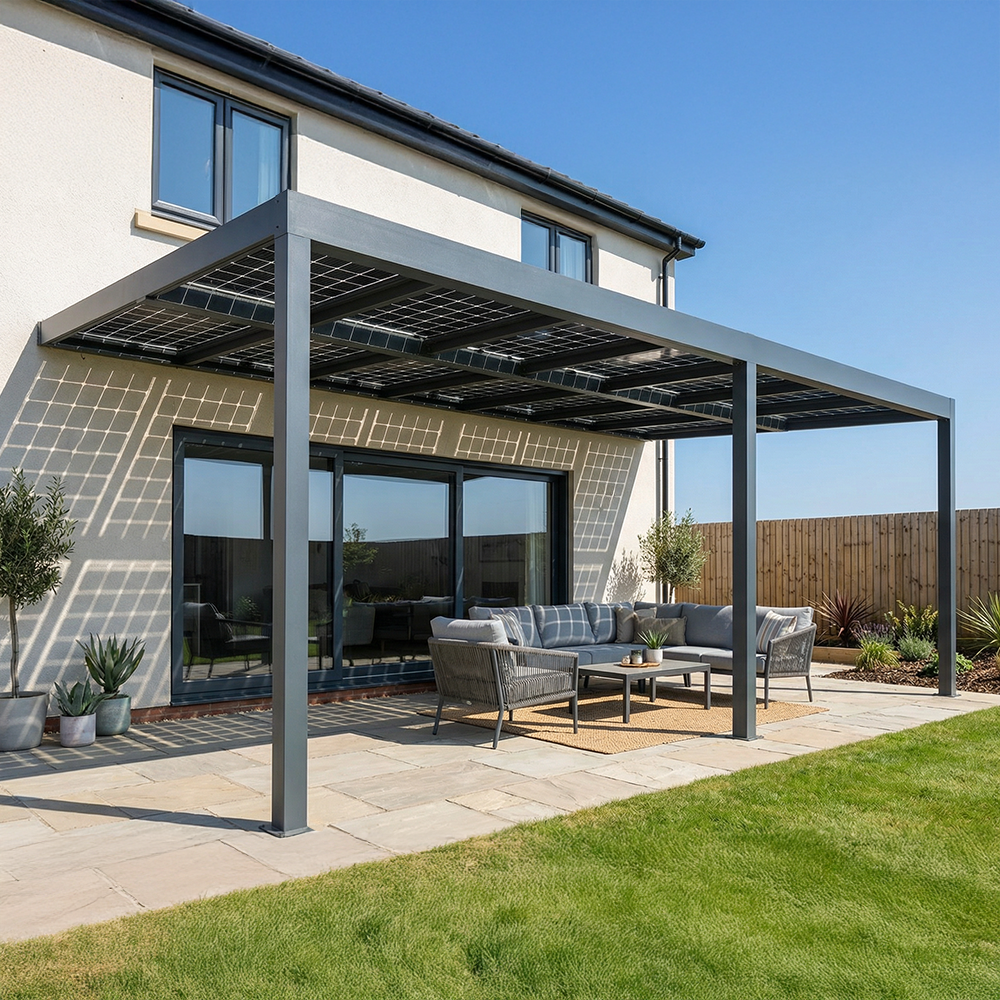

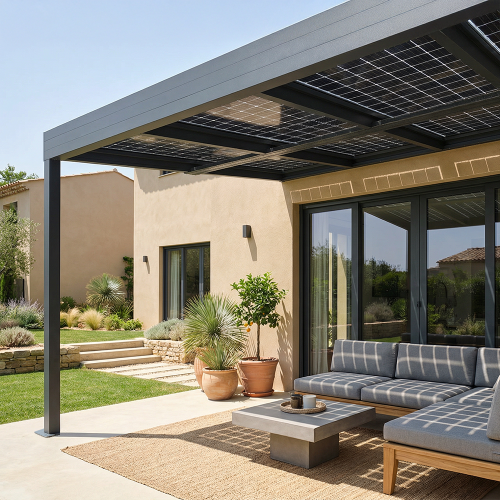

La Pergola solaire DESIGN H permet de créer un vaste espace extérieur couvert tout en transformant sa toiture en véritable centrale de production photovoltaïque.
Grâce à ses dimensions généreuses pouvant atteindre 10,609 mètres de largeur et 6,058 mètres d’avancée, elle est particulièrement adaptée aux grandes terrasses et aux projets nécessitant une surface de couverture importante. Une solution idéale pour associer confort extérieur, design architectural et production d'énergie solaire.
Sa structure en aluminium extrudé thermolaqué offre une conception robuste et durable. L'inclinaison de la toiture peut être réglée entre 5° et 10°, afin de favoriser à la fois l'écoulement des eaux de pluie et les conditions de production photovoltaïque.
De fabrication française en aluminium extrudé et thermolaqué, la pergola photovoltaïque Design H est surtout un avantage pour votre facture d’électricité : disponible équipée de 4 à 27 panneaux solaires.
Des panneaux solaires 515 W pour produire davantage
La pergola DESIGN H est équipé de panneaux photovoltaïques d'une puissance de 515 W par module.
Cette puissance élevée permet d'obtenir une installation performante tout en optimisant la surface disponible sur la toiture de la pergola.
La structure proposée accepte selon ses dimensions des configurations de 4 à 27 panneaux.
La version ALSOL équipée de modules 515 W peut ainsi atteindre une puissance installée allant jusqu'à 13,905 kWc avec 27 panneaux.
•Module bi-verrre bi-facial monocristallin
• Demi cellule à technologie TOPCON
• Dimension 1 977 x 1 135 x 30mm
• Rendement élevé 27%
• Production supplémentaire jusqu’à 30%
• Poids de 21.7kg
• Rendement à 30 ans garanti à 87.4% de production
• Haut Rendement même sous de faibles conditions lumineuses.
Une toiture qui produit votre électricité
La toiture de la DESIGN H accueille directement les panneaux photovoltaïques. Elle combine ainsi deux fonctions dans une seule installation : créer un espace extérieur protégé et produire de l’électricité pour l’habitation. Son inclinaison réglable de 5° à 10° pourra s’adapter à chaque configuration de chantier.

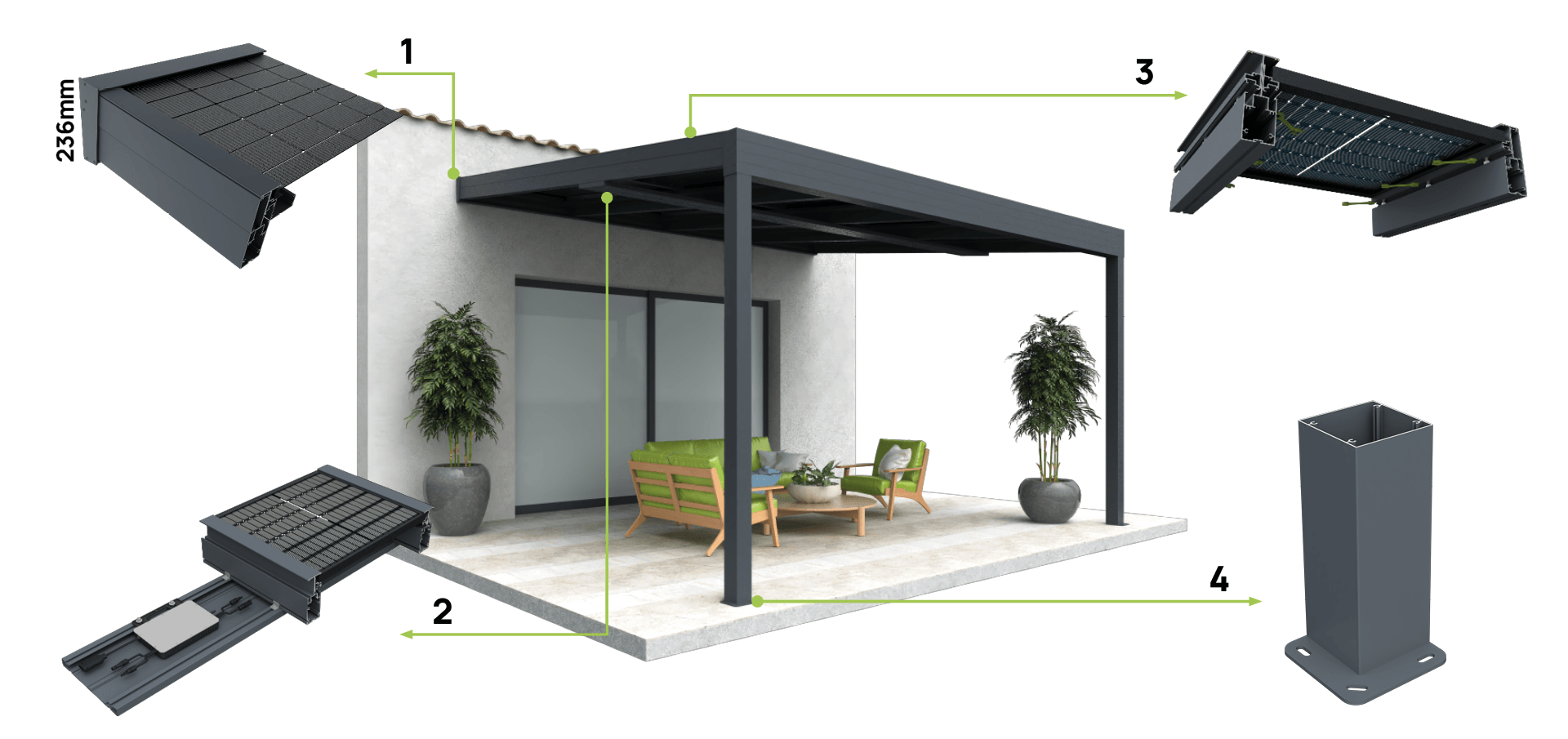

La pergola sera fixé au mur à l'aide d'un profil mural (1) présent sur toute la largeur de cette dernière. Un profil intermédiaire transmettra l’inclinaison désiré aux chevrons et un profil de recouvrement assurera l’étanchéité, en partie haute, de la première ligne de panneaux photovoltaïque. En présence d’une avancée de toit, d’une gouttière, assurez-vous que l’ombre portée créé par ces éléments ne recouvre pas la première ligne de module PV.
Pour préserver l’esthétique de la pergola, un chemin de câbles (2), intégré à la structure, se fixe sous les chevrons. Les câbles et les micro-onduleurs sont ainsi organisés sous la toiture plutôt que laissés apparents. Cet élément parfaitement intégré à la structure, apportera une touche de finition, discrète et soignée, et harmonisera l’ensemble de la pergola. Ajoutez un chemin de câble pour vous apporter plus de confort lors du câblage de l’installation. La documentation de montage prévoit spécifiquement les pièces nécessaires à la fixation des micro-onduleurs et du chemin de câbles.
Nos chevrons (3), en deux parties, renforcent la rigidité de la structure et permettent l'intégration des modules. Le verrouillage des panneaux photovoltaïques reste accessible depuis la face inférieure, ce qui facilite le montage mais également les futures opérations d'entretien ou de maintenance.

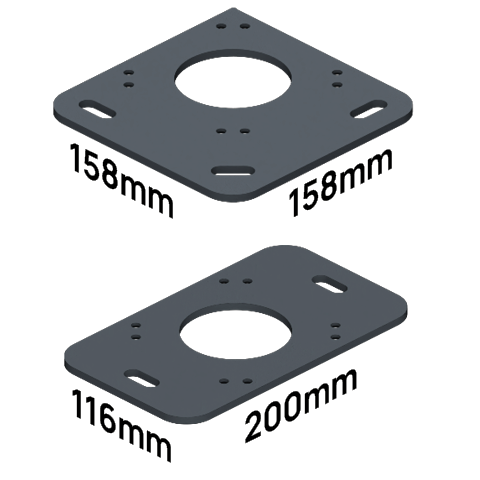

Les platines de fixation au sol (4) assurent la stabilité et la tenue de la pergola. Leur conception assure un maintien optimal de la structure et contribue à sa durabilité dans le temps.
Cette conception permet d'obtenir une toiture solaire harmonieuse qui s’intégrera idéalement à votre habitat.
Une structure 100% aluminium
Le DESIGN H repose sur une armature en aluminium thermolaqué haute résistance, choisie pour sa durabilité et son excellente tenue en extérieur.

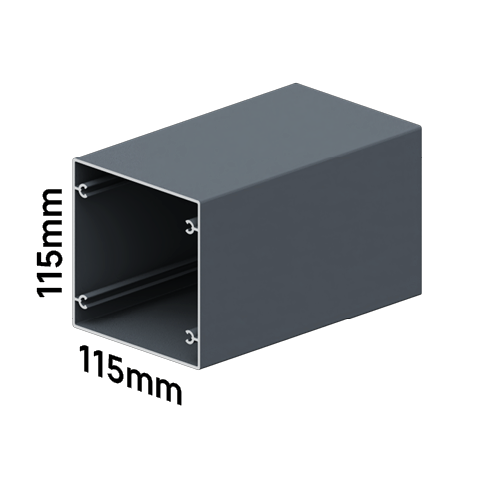

La structure comprend notamment des poteaux de 115 × 115 mm et des platines de fixation renforcées de 200 × 200 mm. La hauteur de passage peut être configurée entre 2 m et 3 m.
Son esthétique sobre et contemporaine permet à la pergola de s'intégrer aussi bien à une construction moderne qu'à une habitation plus traditionnelle.

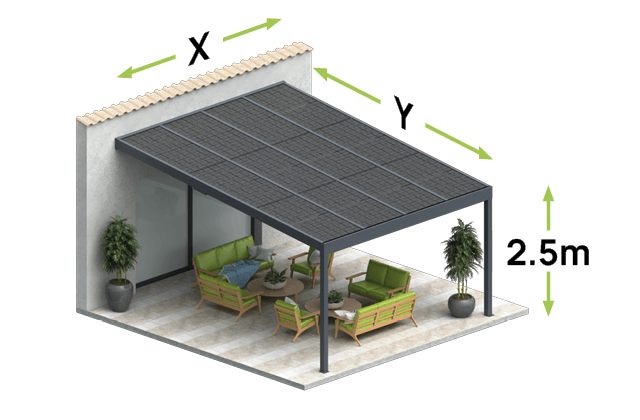

Les dimensions de la pergola photovoltaïque
Le véritable point fort de la DESIGN H réside dans sa capacité à s'adapter aux projets de grande ampleur.
Avec une largeur pouvant atteindre 10.690 m et une avancée jusqu'à 6,058 m, elle permet de couvrir une surface particulièrement importante avec une esthétique homogène et contemporaine.
Pour les configurations dépassant 7 mètres de largeur, le coffre avant est assemblés à l’aide de manchons en aluminium haute résistance, pré-montés en usine afin de garantir précision, fiabilité et rapidité de pose.
Le raccordement est volontairement positionné au droit du poteau intermédiaire, de manière à reprendre efficacement les efforts mécaniques et à éviter toute zone de faiblesse au niveau de l’assemblage.
Cette conception permet de conserver une structure robuste, durable et parfaitement adaptée aux grandes largeurs, sans compromettre l’esthétique de la pergola.

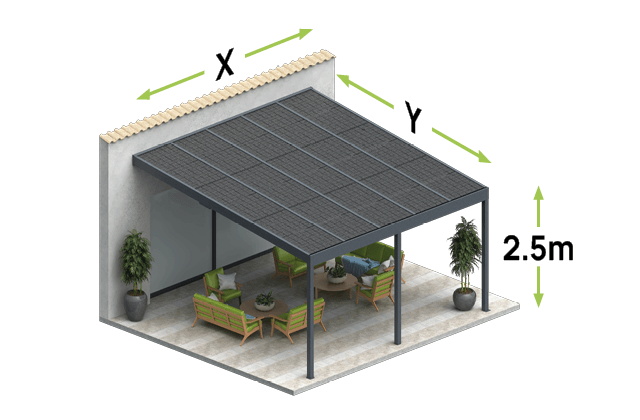

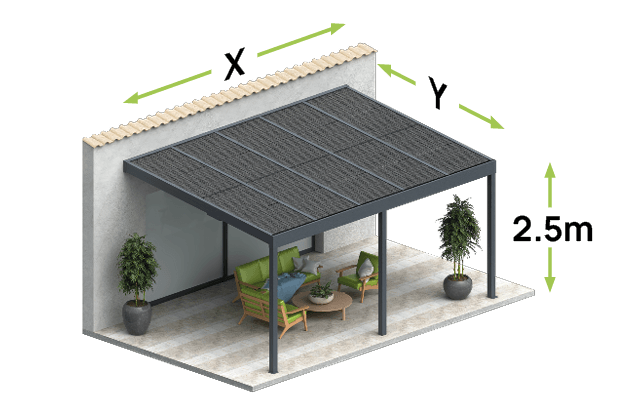

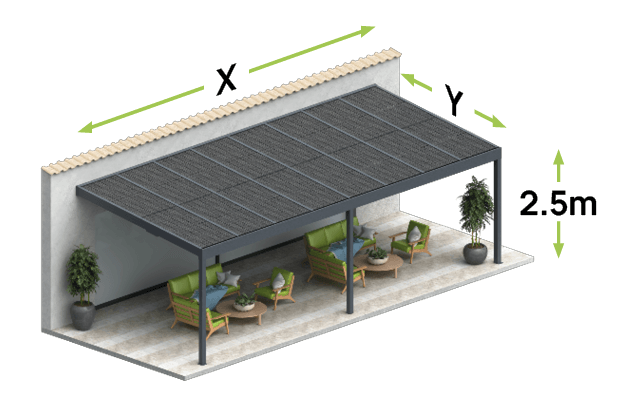

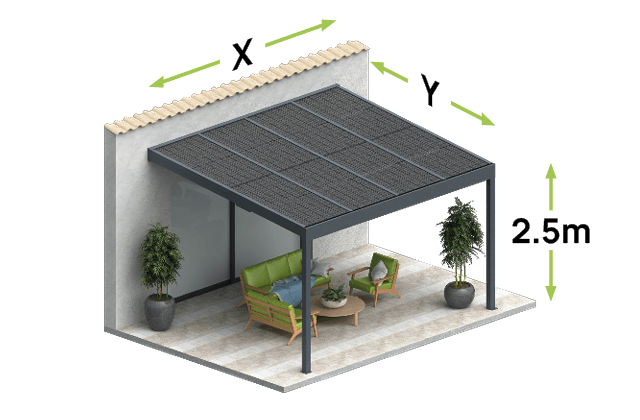

4 P.PV
X = 2.437 m
Y = 4.088 m
6 P.PV
X = 3.316 m
Y = 4.088 m
8 P.PV
X = 4.795 m
Y = 4.088 m
10 P.PV
X = 5.974 m
Y = 4.088 m
12 P.PV
X = 7.153 m
Y = 4.088 m
14 P.PV
X = 8.332 m
Y = 4.088 m
16 P.PV
X = 9.511 m
Y = 4.088 m
18 P.PV
X = 10.690 m
Y = 4.088 m
6 P.PV
X = 2.437 m
Y = 6.058 m
9 P.PV
X = 3.316 m
Y = 6.058 m
12 P.PV
X = 4.795 m
Y = 6.058 m
15 P.PV
X = 5.974 m
Y = 6.058 m
18 P.PV
X = 7.153 m
Y = 6.058 m
21 P.PV
X = 8.332 m
Y = 6.058 m
24 P.PV
X = 9.511 m
Y = 6.058 m
27 P.PV
X = 10.690 m
Y = 6.058 m
P.PV : panneaux photovoltaïques
Besoin d’une dimension spécifique ? Contactez-nous afin d’étudier ensemble une configuration adaptée à votre projet. Nous chiffrerons ensemble le prix de votre pergola.
La pergola photovoltaique Design H en vidéo
À découvrir également sur notre chaîne YouTube
Découvrez en vidéo comment installer une pergola solaire Design H . Retrouvez l'ensemble de nos vidéos sur notre chaîne YouTube et abonnez-vous pour découvrir les nouveautés en avant première.
Les avantages
Appréciez votre terrasse toute l’année à l'abri des intempéries tout en produisant votre propre électricité.
- Dimensions XXL : jusqu'à 10.690 m de largeur et 6.058 m d'avancée
- Grande surface de toiture permettant d'intégrer plusieurs panneaux photovoltaïques
- Structure 100 % aluminium conçue pour durer
- Inclinaison réglable de 5° à 10° Micro-onduleurs directement intégrés à l'installation photovoltaïque
- Raccordement au tableau électrique via coffret AC selon la puissance installée
- Chemin de câbles disponible pour une finition plus discrète
- Évacuation des eaux intégrée à la conception de la structure
- Une solution qui évite d'installer les panneaux photovoltaïques sur la toiture de l'habitation
Les panneaux solaires 515W
Le nouveau module photovoltaïque 515 W offre une puissance supérieure et un excellent niveau de performance, avec un rendement pouvant atteindre 23 %. Il s’appuie sur une technologie TOPCon monocristalline à 108 demi-cellules, conçue pour optimiser la production d’énergie, y compris lorsque l’ensoleillement est moins favorable.
Sa conception bifaciale bi-verre lui permet de capter non seulement le rayonnement solaire direct, mais également une partie de la lumière réfléchie sur la face arrière. Selon l’environnement et les conditions de pose, cette technologie peut ainsi contribuer à améliorer la production globale de l’installation.
Avec des dimensions de 1 977 × 1 134 × 30 mm, ce panneau au format légèrement plus généreux permet d’augmenter la puissance photovoltaïque installée sur une même structure, tout en restant compatible avec les systèmes aluminium développés par ALSOL.
Le module affiche un poids de 27,1 kg et combine plusieurs avantages : une puissance unitaire plus élevée, un meilleur rendement, de bonnes performances en conditions de faible luminosité et un potentiel de production supplémentaire grâce à sa technologie bifaciale. Enfin, sa conception est pensée pour durer, avec une garantie de performance sur 30 ans assurant encore 87,4 % de la puissance initiale au terme de cette période.
GUIDE DES COFFRETS AUTOCONSOMMATION
Vous pouvez choisir d'installer un coffre Luxe ou rester sur le modèle éco selon le dimensionnement de votre pergola.

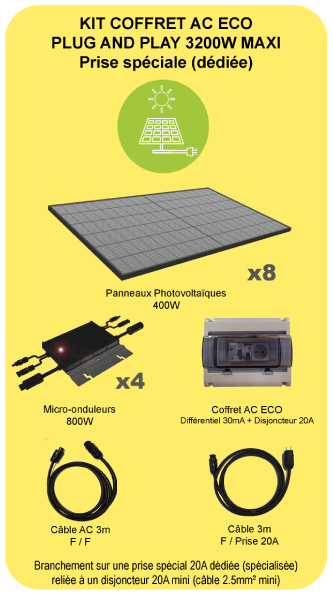

Coffre AC Eco
- Protection différentielle 30 mA
- Disjoncteur 20 A
- Entrée micro-onduleurs : 1 prise AC encastrée
- Sortie réseau : 1 prise AC encastrée
- Câble AC de raccordement inclus

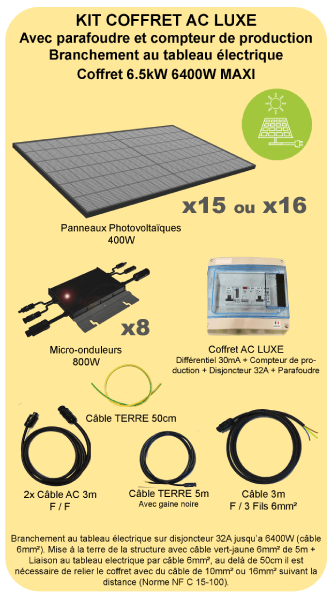

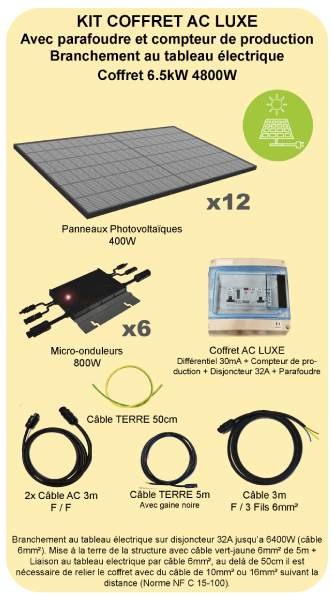

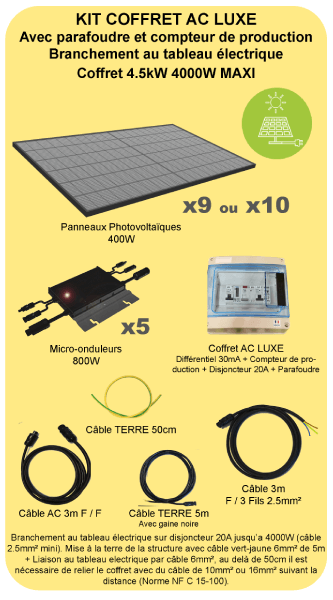

Boîtier AC LUXE – 4,5 kW / 6,5 kW*
* nécessaire 9 à 12 panneaux et plus
- Protection différentielle 30 mA
- Disjoncteur 20 A pour 4,5 kW / 32 A pour 6,5 kW
- Parafoudre intégré
- Compteur de production
- Coffret pré-câblé
- Branchement au tableau électrique
- 1 sortie AC
- 1 sortie prise de courant
- 2 sorties de terre

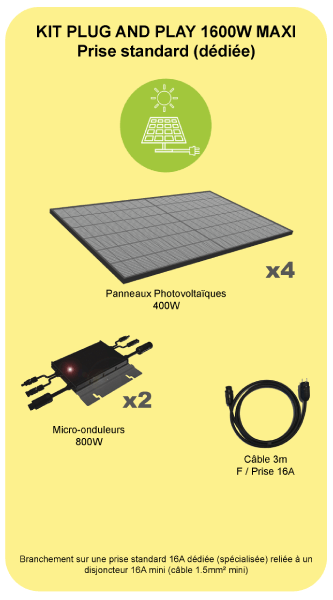

| Dimension | Kit Plug And Play (prise standard dédiée) |
Kit Coffret AC ECO Plug And Play (branchement au tableau électrique) |
Kit Coffre AC LUXE (avec parafoudre et compteur de production) |
|---|---|---|---|
| De 1 à 4 panneaux | ✓ | ✓ | ✓ |
| De 5 à 8 panneaux | ✗ | ✓ | ✓ |
| De 9 à 12 panneaux | ✗ | ✗ | ✓ |
| Plus de 12 panneaux | ✗ | ✗ | ✓ Soit un 1 coffret tous les 6 micro-onduleurs |
✓ Compatible : configuration adaptée et autorisée. | ✗ Incompatible : configuration non adaptée.
Schéma de l'autoconsommation
Donné à titre indicatif.
Pensez à programmer vos appareils gros consommateurs d’énergie en journée ( ballon d’eau chaude, filtrage de la piscine…).
Vous souhaitez faire installer votre pergola ?
Vous habitez dans un des départements suivants : 11 Aude, 30 Gard, 34 Hérault, 66 Pyrénées-Orientales et 31 aux alentours de Toulouse. Contactez-nous afin de déterminer ensemble la faisabilité de votre projet (il sera nécessaire de fournir 3 photos de votre chantier).
PERGOLA-SOLAIRE-DESIGN
Fiche technique
- Armature
- Aluminium extrudé thermolaqué
- Type de Panneaux
- Bifacial (bi-verre)
- Orientation des Panneaux
- Portrait
- Fixation
- Appui façade (2 ou 3 pieds)
- Option d'éclairage à LEDS
- 3500°K : Blanc lumière du jour, 3600 Lumens (5 mètres)
- Évacuation de l'eau de pluie
- Ecoulement de l'eau par le profilé avant
- Finition(s)
- Thermolaquage structuré (RAL7016) ou satiné (RAL 9010)
- Section des poteaux
- 115mm x 115mm
- Inclinaison
- de 5° à 15°
- Support de destination
- Mur / sol
- Accessoires nécessaires à la pose (non fournis)
- Kit de fixation adapté au support
- Garantie
- Armatures : cinq (5) ans Panneaux photovoltaïque : voir garantie fabricant Micro-Onduleur : voir garantie fabricant Coffre AC : deux (2) ans
