Pergola solaire photovoltaïque Lounge Portrait *Étape requise
La pergola solaire photovoltaïque Lounge se décline en plusieurs dimensions de 6 à 18 panneaux, il permet à chacun d’adapter son autoproduction en fonction de sa façade et de ses besoins quotidiens en énergie.
Détection automatique
Hauteur de passage par défaut : 2500mm

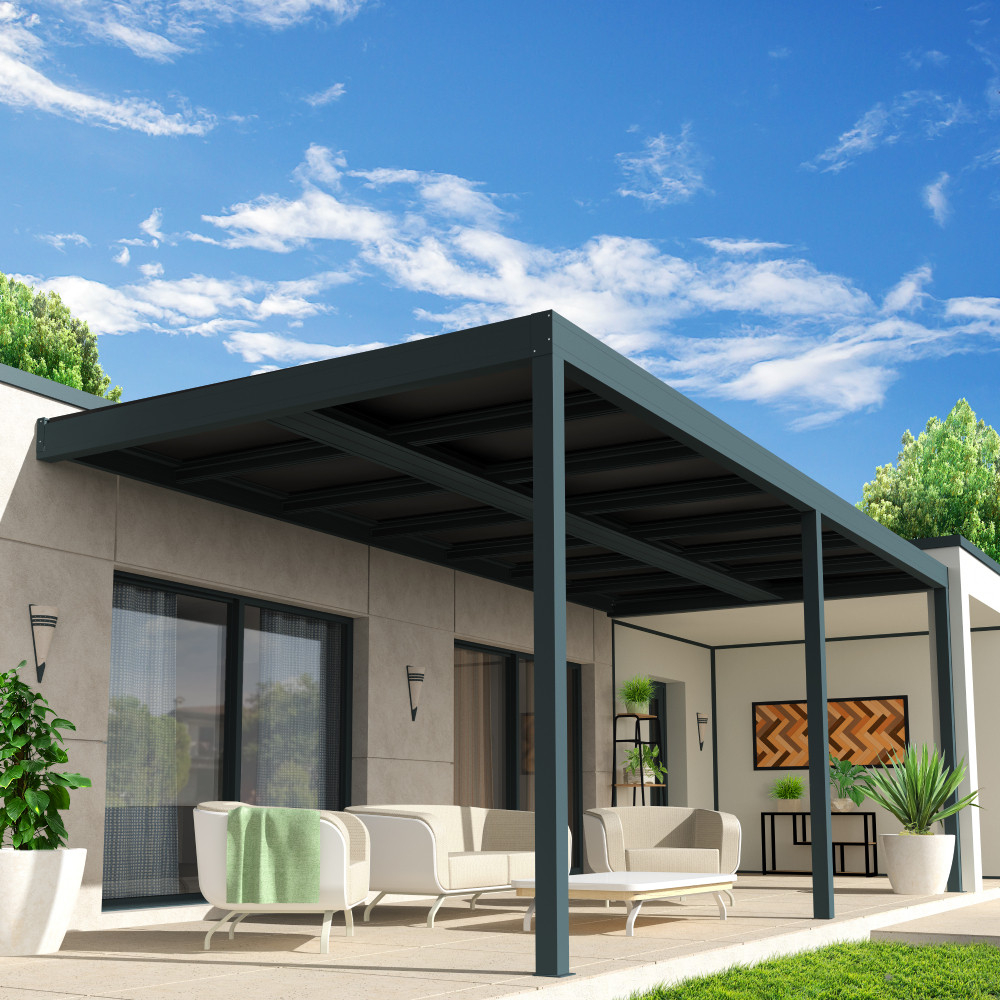

Le design de la LOUNGE, l’énergie solaire en plus

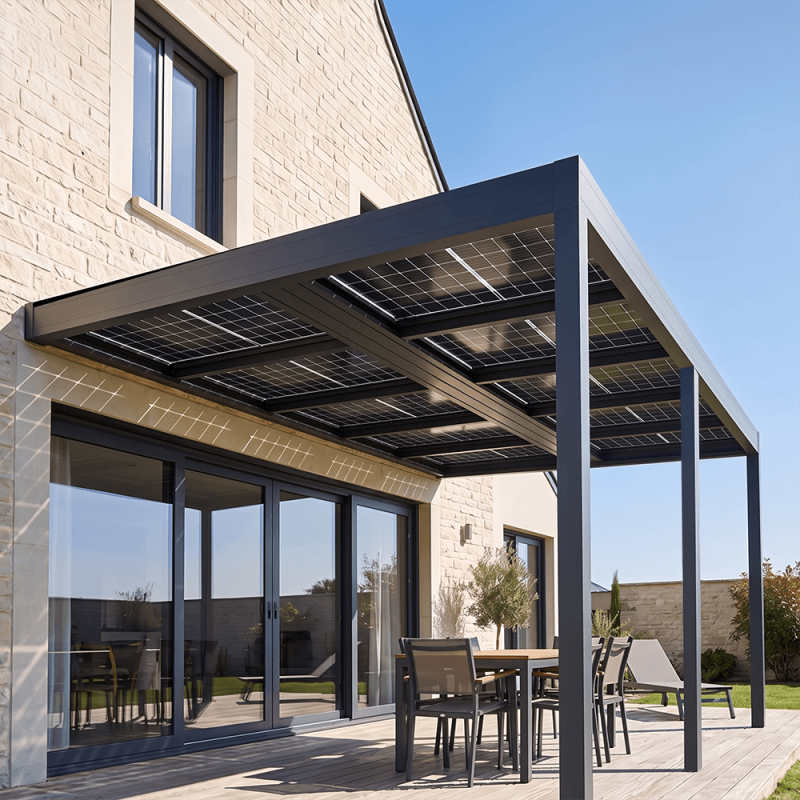

Profitez de votre terrasse tout en produisant votre propre électricité avec la Pergola photovoltaïque LOUNGE ALSOL.
Son véritable atout ? Elle reprend la même structure aluminium que notre Pergola bioclimatique LOUNGE. Vous conservez ainsi son esthétique contemporaine, ses lignes épurées et la qualité de conception de la gamme, tout en remplaçant tout ou partie de la toiture par des panneaux photovoltaïques haute performance de 515 W.
La LOUNGE solaire est proposée avec une toiture plate à 0°, une structure en aluminium thermolaqué et des poteaux de 105 × 105 mm. La terrasse devient ainsi un nouvel espace de production énergétique, sans avoir besoin d'installer les panneaux directement sur la toiture de la maison.
De fabrication française en aluminium extrudé et thermolaqué, la pergola photovoltaïque Design H est surtout un avantage pour votre facture d’électricité : disponible équipée de 6 à 18 panneaux solaires.
Des panneaux solaires 515 W pour produire davantage
La pergola LOUNGE est équipé de panneaux photovoltaïques d'une puissance de 515 W par module.
Cette puissance élevée permet d'obtenir une installation performante tout en optimisant la surface disponible sur la toiture de la pergola.
La structure proposée accepte selon ses dimensions des configurations de 6 à 18 panneaux.
La version ALSOL équipée de modules 515 W peut ainsi atteindre une puissance installée allant jusqu'à 9,270 kWc avec 18 panneaux.
•Module bi-verrre bi-facial monocristallin
• Demi cellule à technologie TOPCON
• Dimension 1 977 x 1 135 x 30mm
• Rendement élevé 27%
• Production supplémentaire jusqu’à 30%
• Poids de 21.7kg
• Rendement à 30 ans garanti à 87.4% de production
• Haut Rendement même sous de faibles conditions lumineuses.
Une structure aluminium issue de la gamme LOUNGE
La pergola photovoltaïque bénéficie du savoir-faire déjà développé pour la gamme LOUNGE : profils en aluminium extrudé thermolaqué, conception contemporaine et structure destinée à une installation durable en extérieur.

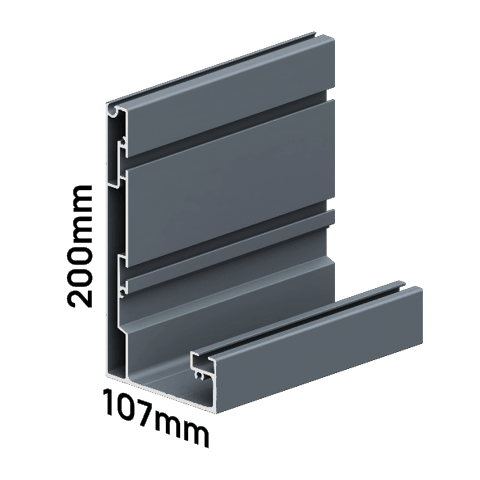

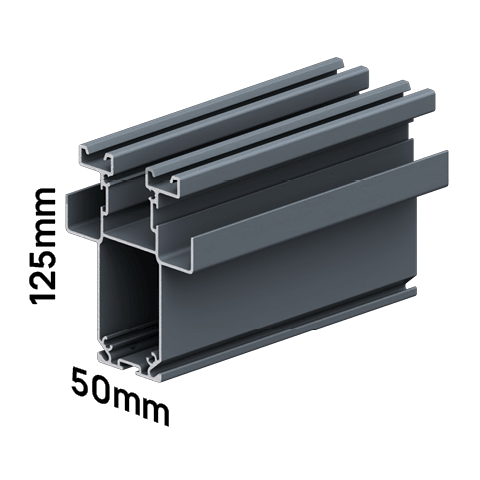

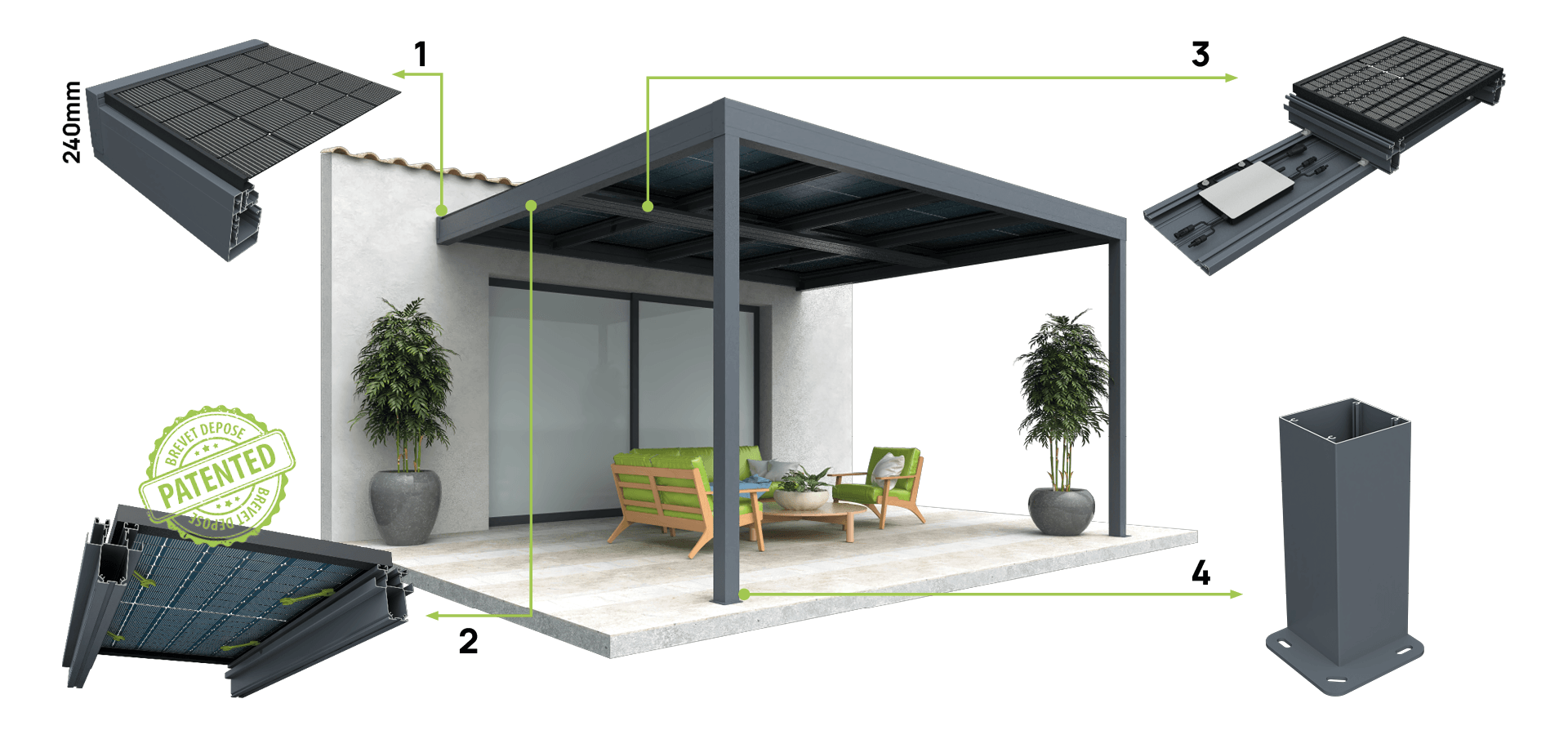

La pergola sera fixé au mur grâce à des support muraux sur lesquels sera positionné le profil mural (1). Les chevrons (2) fixés à ce dernier, assurerons le maintien de la structure et permettront la fixation des panneaux photovoltaïques par notre système breveté SIMPLYFix’. Le principe SIMPLYFix’ utilise des écrous à tête marteau prépositionnés sur le cadre des panneaux. Une fois le module correctement placé, il suffit de le verrouiller sur la structure. Cette conception permet une installation panneau par panneau et limite les manipulations lors du montage. En présence d’une avancée de toit, d’une gouttière, assurez-vous que l’ombre portée créé par ces éléments ne vienne pas recouvrir la première ligne de module PV.
Pour conserver une finition soignée sous la pergola, un chemin de câbles (3) peut être installé sous les chevrons intermédiaires. Il accueille les câbles ainsi que les micro-onduleurs, ce qui permet d'éviter un câblage apparent sous la toiture et facilite l'organisation de l'installation photovoltaïque.

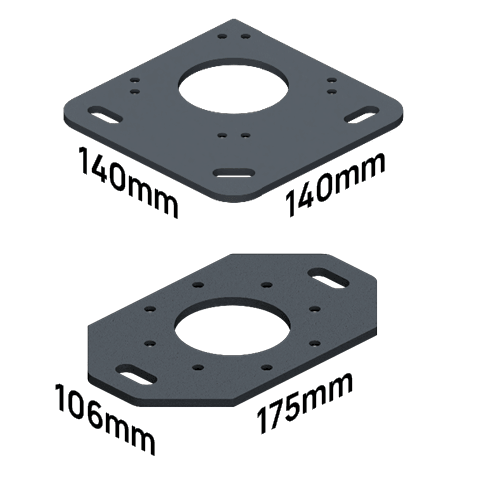

Les platines de fixation au sol (4) assurent la stabilité et la tenue de la pergola. Leur conception assure un maintien optimal de la structure et contribue à sa durabilité dans le temps.
La finition gris anthracite RAL 7016 structuré permet de créer un ensemble élégant, particulièrement bien adapté à l'intégration des panneaux photovoltaïques sombres
Une structure 100% aluminium
La LOUNGE repose sur une armature en aluminium thermolaqué haute résistance, choisie pour sa durabilité et son excellente tenue en extérieur.

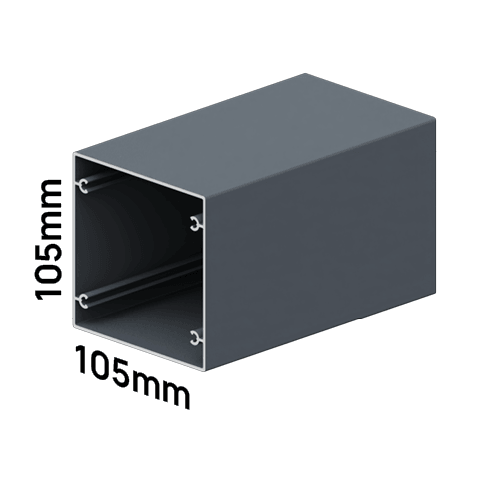

La structure comprend notamment des poteaux de 105 × 105 mm et des platines de fixation renforcées de 140 × 140 mm. La hauteur de passage peut être configurée entre 2 m et 3 m.
Son esthétique sobre et contemporaine permet à la pergola de s'intégrer aussi bien à une construction moderne qu'à une habitation plus traditionnelle.

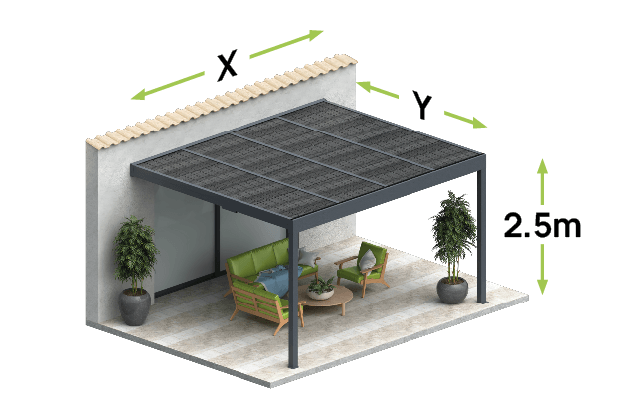

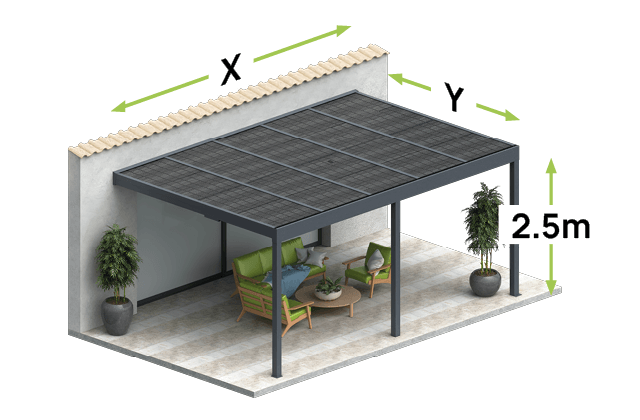

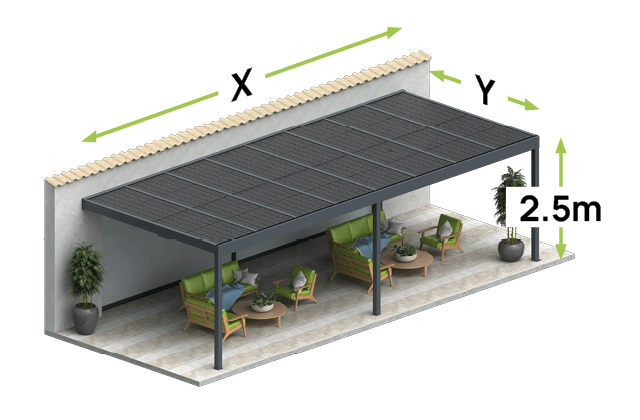

Les dimensions de la pergola photovoltaïque
Le véritable point fort de la LOUNGE ALSOL réside dans sa capacité à s'adapter aux projets de grande ampleur.
Avec une largeur pouvant atteindre 10.372 m et une avancée jusqu'à 4,053 m, elle permet de couvrir une surface particulièrement importante avec une esthétique homogène et contemporaine.
Pour les configurations dépassant 7 mètres de largeur, le coffre avant est assemblés à l’aide de manchons en aluminium haute résistance, pré-montés en usine afin de garantir précision, fiabilité et rapidité de pose.
Le raccordement est volontairement positionné au droit du poteau intermédiaire, de manière à reprendre efficacement les efforts mécaniques et à éviter toute zone de faiblesse au niveau de l’assemblage.
Cette conception permet de conserver une structure robuste, durable et parfaitement adaptée aux grandes largeurs, sans compromettre l’esthétique de la pergola.
6 P.PV
X = 3.496 m
Y = 4.053 m
8 P.PV
X = 4.642 m
Y = 4.053 m
10 P.PV
X = 5.788 m
Y = 4.053 m
12 P.PV
X = 6.934 m
Y = 4.053 m
14 P.PV
X = 8.080 m
Y = 4.053 m
16 P.PV
X = 9.226 m
Y = 4.053 m
18 P.PV
X = 10.372 m
Y = 4.053 m
P.PV : panneaux photovoltaïques
Besoin d’une dimension spécifique ? Contactez-nous afin d’étudier ensemble une configuration adaptée à votre projet. Nous chiffrerons ensemble le prix de votre pergola.
La pergola solaire Lounge en vidéo
À découvrir également sur notre chaîne YouTube
Découvrez en vidéo comment installer la pergola. Retrouvez l'ensemble de nos vidéos sur notre chaîne YouTube et abonnez-vous pour découvrir les nouveautés en avant première.
Les avantages
Appréciez votre terrasse toute l’année à l'abri des intempéries.
- Panneaux photovoltaïques haute puissance de 515 W
- Jusqu'à 18 panneaux
- Panneaux intégrés directement à la toiture
- Structure en aluminium extrudé thermolaqué
- Design contemporain à toit plat
- Système de fixation SIMPLYFix' pour simplifier la pose
- Chemin de câbles disponible pour dissimuler câblage et micro-onduleurs
- Gestion intégrée de l'évacuation des eaux pluviales
- Raccordement au tableau électrique avec protection AC adaptée

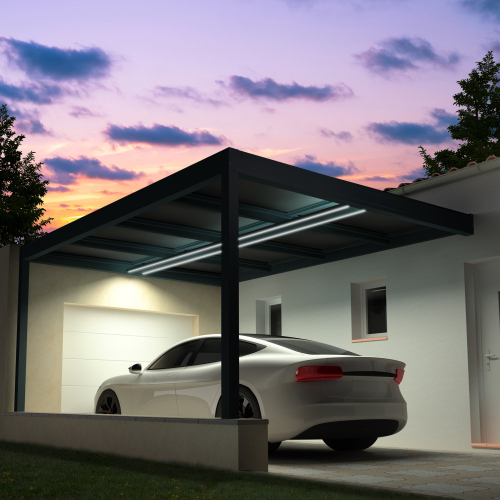

- Possibilité d'éclairage LED sur chemin de câbles.
- Configuration mixte panneaux photovoltaïques + lames bioclimatiques réalisable sur devis

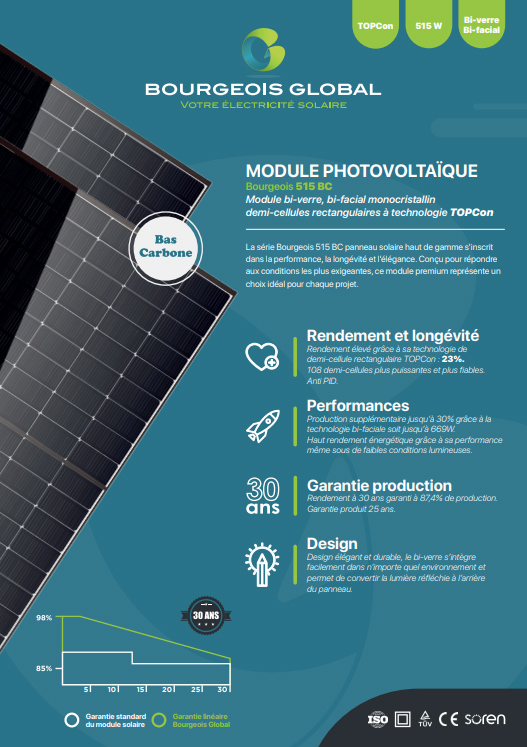

Les panneaux solaires
Le nouveau module photovoltaïque 515 W offre une puissance supérieure et un excellent niveau de performance, avec un rendement pouvant atteindre 23 %. Il s’appuie sur une technologie TOPCon monocristalline à 108 demi-cellules, conçue pour optimiser la production d’énergie, y compris lorsque l’ensoleillement est moins favorable.
Sa conception bifaciale bi-verre lui permet de capter non seulement le rayonnement solaire direct, mais également une partie de la lumière réfléchie sur la face arrière. Selon l’environnement et les conditions de pose, cette technologie peut ainsi contribuer à améliorer la production globale de l’installation.
Avec des dimensions de 1 977 × 1 134 × 30 mm, ce panneau au format légèrement plus généreux permet d’augmenter la puissance photovoltaïque installée sur une même structure, tout en restant compatible avec les systèmes aluminium développés par ALSOL.
Le module affiche un poids de 27,1 kg et combine plusieurs avantages : une puissance unitaire plus élevée, un meilleur rendement, de bonnes performances en conditions de faible luminosité et un potentiel de production supplémentaire grâce à sa technologie bifaciale. Enfin, sa conception est pensée pour durer, avec une garantie de performance sur 30 ans assurant encore 87,4 % de la puissance initiale au terme de cette période.
GUIDE DES COFFRETS AUTOCONSOMMATION
Vous pouvez choisir d'installer un coffre Luxe ou rester sur le modèle éco selon le dimensionnement de votre pergola.
Coffre AC Eco
- Protection différentielle 30 mA
- Disjoncteur 20 A
- Entrée micro-onduleurs : 1 prise AC encastrée
- Sortie réseau : 1 prise AC encastrée
- Câble AC de raccordement inclus

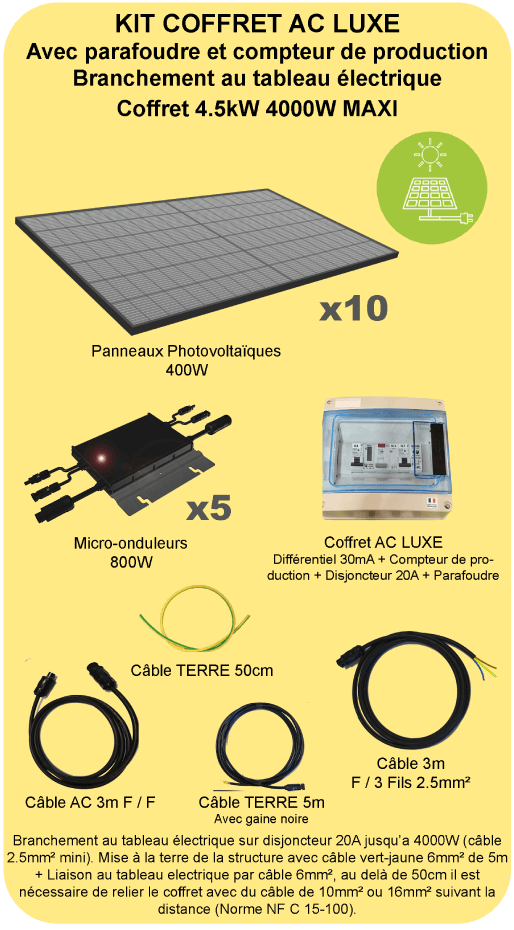

Boîtier AC LUXE – 4,5 kW / 6,5 kW*
* nécessaire 9 à 12 panneaux et plus
- Protection différentielle 30 mA
- Disjoncteur 20 A pour 4,5 kW / 32 A pour 6,5 kW
- Parafoudre intégré
- Compteur de production
- Coffret pré-câblé
- Branchement au tableau électrique
- 1 sortie AC
- 1 sortie prise de courant
- 2 sorties de terre
| Dimension | Kit Plug And Play (prise standard dédiée) |
Kit Coffret AC ECO Plug And Play (branchement au tableau électrique) |
Kit Coffre AC LUXE (avec parafoudre et compteur de production) |
|---|---|---|---|
| De 1 à 4 panneaux | ✓ | ✓ | ✓ |
| De 5 à 8 panneaux | ✗ | ✓ | ✓ |
| De 9 à 12 panneaux | ✗ | ✗ | ✓ |
| Plus de 12 panneaux | ✗ | ✗ | ✓ Soit un 1 coffret tous les 6 micro-onduleurs |
✓ Compatible : configuration adaptée et autorisée. | ✗ Incompatible : configuration non adaptée.
Eurocode et résistance au vent

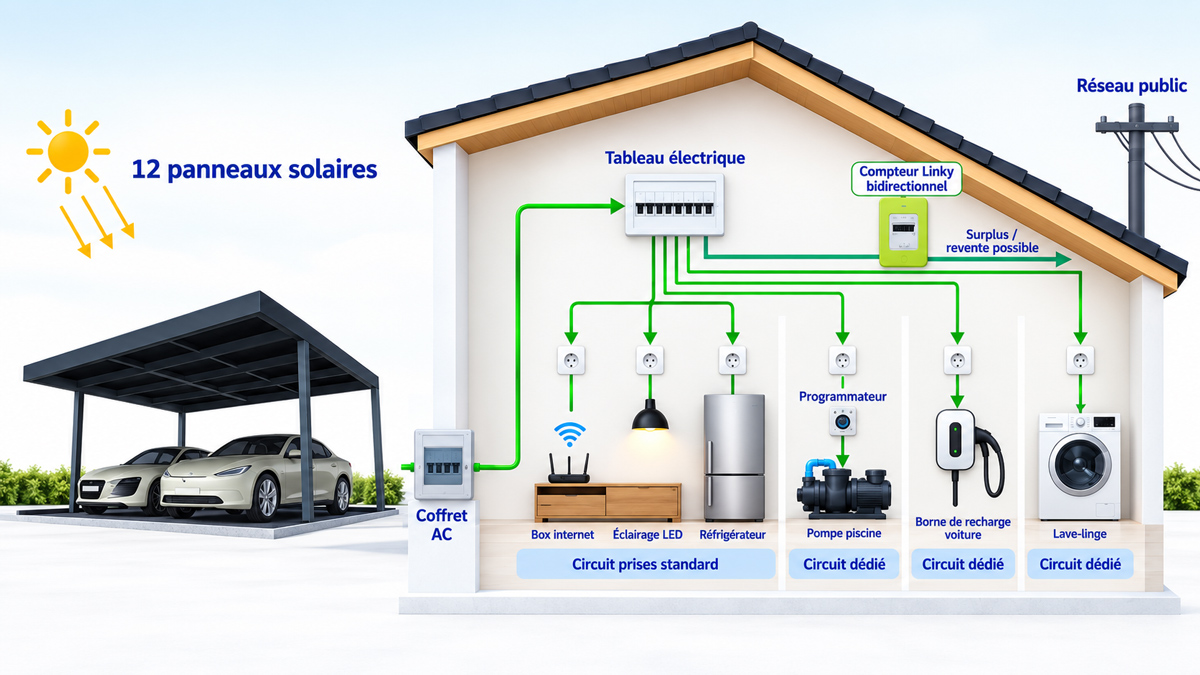

Schéma à titre indicatif de ce que peut donner une installation en autoconsommation pour une pergola de 12 panneaux.
Vous souhaitez faire installer votre pergola ?
Vous habitez dans un des départements suivants : 11 Aude, 30 Gard, 34 Hérault, 66 Pyrénées-Orientales et 31 aux alentours de Toulouse. Contactez-nous afin de déterminer ensemble la faisabilité de votre projet (il sera nécessaire de fournir 3 photos de votre chantier).
PERGOLA-SOLAIRE-LOUNGE-PORTRAIT
Fiche technique
- Armature
- Aluminium extrudé thermolaqué
- Type de Panneaux
- Bifacial (bi-verre)
- Orientation des Panneaux
- Portrait
- Fixation
- Appui façade (2 ou 3 pieds)
- Option d'éclairage à LEDS
- 3500°K : Blanc lumière du jour, 3600 Lumens (5 mètres)
- Évacuation de l'eau de pluie
- Ecoulement de l'eau par le profilé avant
- Finition(s)
- Thermolaquage structuré (RAL7016) ou satiné (RAL 9010)
- Section des poteaux
- 105mm x 105mm
- Inclinaison
- Toit plat - 0°
- Garantie
- Armatures : cinq (5) ans Panneaux photovoltaïque : voir garantie fabricant Micro-Onduleur : voir garantie fabricant Coffre AC : deux (2) ans
